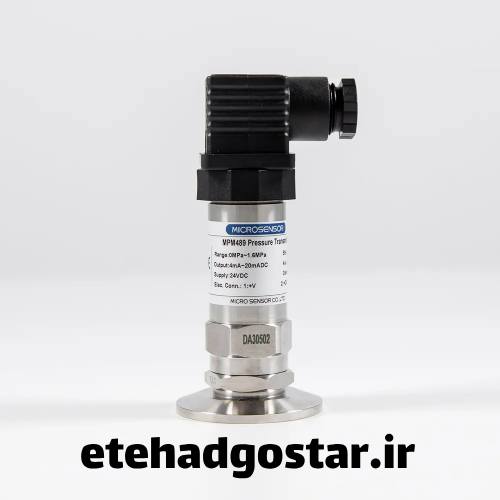

پرشر ترانسمیتر دیافراگمی

پرشر ترانسمیتر دیافراگمی یکی از انواع مهم ابزارهای اندازه‌گیری فشار در صنایع مختلف است که به‌ویژه برای محیط‌هایی با شرایط خاص نظیر سیالات خورنده، ویسکوز، یا حاوی ذرات جامد بسیار مناسب است. این تجهیزات با بهره‌گیری از یک دیافراگم حساس، فشار سیال را به سیگنال الکتریکی تبدیل کرده و آن را به سیستم کنترل منتقل می‌کنند.

نحوه عملکرد پرشر ترانسمیتر دیافراگمی

در این نوع ترانسمیتر، یک دیافراگم فلزی یا پلیمری بین سیال فرآیندی و المان اندازه‌گیری قرار می‌گیرد. با اعمال فشار سیال، دیافراگم تغییر شکل می‌دهد و این تغییر از طریق مایع واسط (مانند روغن سیلیکونی) به سنسور منتقل می‌شود. این روش، اندازه‌گیری را بسیار دقیق‌تر و ایمن‌تر می‌سازد، به‌ویژه زمانی‌که سیال فرآیندی تهاجمی یا دمای بالا دارد.

مزایای استفاده از پرشر ترانسمیتر دیافراگمی

استفاده از این نوع تجهیزات در صنایع مختلف دارای مزایای متعددی است که به شرح زیر است:

مقاومت بالا در برابر خوردگی

دیافراگم‌ها اغلب از جنس‌هایی مانند هَستلوی، مونل یا تفلون ساخته می‌شوند که در برابر مواد شیمیایی خورنده، مقاومت بالایی دارند.

مناسب برای سیالات چسبناک و دارای ذرات

در فرآیندهایی که سیال دارای چسبندگی زیاد یا ذرات جامد معلق است، استفاده از ترانسمیترهای معمولی ممکن است باعث گرفتگی یا کاهش دقت شود. در حالی‌که ترانسمیترهای دیافراگمی با طراحی خاص خود این مشکل را برطرف کرده‌اند.

قابلیت استفاده در محیط‌های بهداشتی

در صنایع دارویی و غذایی که نیاز به استریل بودن تجهیزات وجود دارد، نوع خاصی از پرشر ترانسمیترهای دیافراگمی با طراحی بهداشتی استفاده می‌شود که قابل شست‌وشو و ضدعفونی هستند.

انواع پرشر ترانسمیتر دیافراگمی

دیافراگمی فلنج‌دار

این نوع ترانسمیتر به صورت مستقیم بر روی فلنج فرآیند نصب می‌شود و برای اندازه‌گیری فشار در خطوط لوله و مخازن فشار بالا کاربرد دارد.

دیافراگمی با سیل از راه دور (Remote Seal)

در مواردی که نصب مستقیم ممکن نیست یا فشار باید از راه دور اندازه‌گیری شود، از دیافراگم‌هایی با سیل از راه دور استفاده می‌شود که از طریق لوله‌ی مویین حاوی مایع واسط به سنسور متصل هستند.

کاربردهای پرشر ترانسمیتر دیافراگمی در صنعت

صنایع پتروشیمی و نفت و گاز

در فرآیندهای بسیار حساس مانند انتقال اسیدها، مایعات با دمای بالا یا گازهای خورنده، این تجهیزات نقش حیاتی در پایش و ایمنی ایفا می‌کنند.

صنایع غذایی و دارویی

استفاده از دیافراگم‌های استنلس‌استیل و طراحی‌های بدون درز، پرشر ترانسمیتر دیافراگمی را به گزینه‌ای بهداشتی و قابل اطمینان برای این صنایع تبدیل کرده است.

تصفیه‌خانه‌ها و صنایع آب و فاضلاب

در کاربردهایی که سیالات دارای ذرات جامد و شرایط آلوده هستند، پرشر ترانسمیتر دیافراگمی عملکرد پایداری دارد و در برابر گرفتگی مقاوم است.

نکات مهم در انتخاب پرشر ترانسمیتر دیافراگمی

• هنگام انتخاب این تجهیزات باید به فاکتورهای زیر توجه داشت:
• نوع و جنس دیافراگم متناسب با نوع سیال و شرایط محیطی
• نوع اتصال مکانیکی (فلنجی، پیچ‌دار، کلمپی و…)
• دقت اندازه‌گیری و رنج فشار کاری موردنیاز
• دمای فرآیند و تحمل حرارتی دستگاه

کالیبراسیون و نگهداری پرشر ترانسمیتر دیافراگمی

برای عملکرد صحیح و دقیق این تجهیزات، لازم است به‌صورت دوره‌ای مورد کالیبراسیون و سرویس قرار گیرند. از آنجا که دیافراگم‌ها بخش حساسی از دستگاه هستند، هرگونه رسوب، ضربه یا فشار مکانیکی ناگهانی می‌تواند عملکرد آن را مختل کند.

جمع‌بندی

پرشر ترانسمیتر دیافراگمی ابزاری پیشرفته و تخصصی در زمینه اندازه‌گیری فشار است که به دلیل دقت بالا، مقاومت در برابر خوردگی و مناسب بودن برای محیط‌های صنعتی خاص، جایگاه ویژه‌ای در صنایع گوناگون دارد. انتخاب صحیح این دستگاه و نگهداری مناسب از آن، نقش مهمی در پایداری و ایمنی خطوط فرآیندی ایفا می‌کند.
