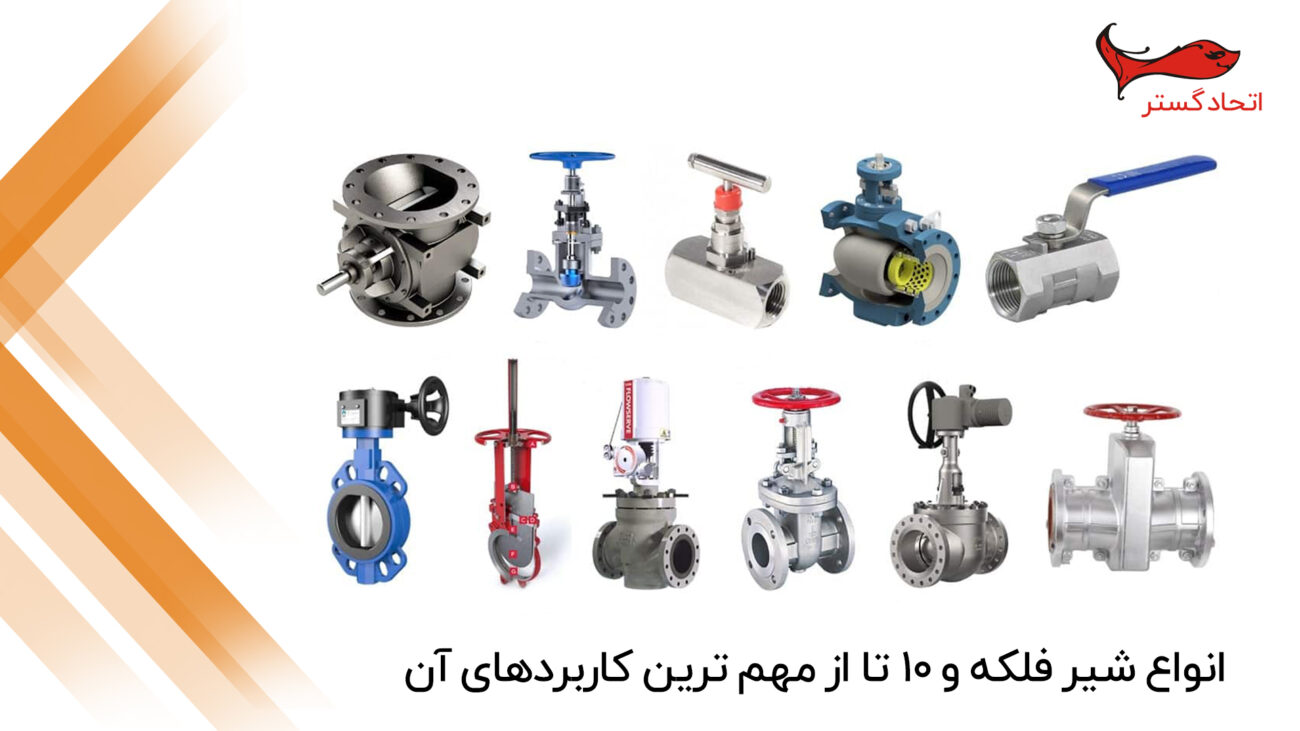

انواع شیر فلکه و 10 تا از مهم ترین کابردهای آن

انواع شیر فلکه و 10 تا از مهم ترین کابردهای آن
انواع شیر فلکه و 10 تا از مهم ترین کابردهای آن
در این مطلب میخوانید

در دنیای تأسیسات و لوله‌ کشی، کنترل جریان سیالات اهمیت حیاتی دارد. یکی از ابزارهای کلیدی که این وظیفه را بر عهده دارد، شیر فلکه است. این تجهیز ساده اما بسیار کاربردی، نقش مهمی در تنظیم، قطع یا وصل جریان سیالات مختلف از جمله آب، گاز، بخار و سایر مایعات ایفا می‌کند. شیر فلکه‌ها نه‌ تنها در ساختمان‌ های مسکونی و اداری، بلکه در صنایع بزرگ نیز نقشی حیاتی دارند. در این مقاله قصد داریم به‌ صورت جامع به معرفی انواع شیر فلکه بپردازیم، ویژگی‌ ها و مزایای هر نوع را بررسی کنیم و ۱۰ مورد از مهم‌ترین کاربردهای آن‌ها را نیز معرفی کنیم.

همچنین در پایان مقاله به نکات تخصصی انتخاب و نگهداری از این نوع شیرها نیز اشاره خواهد شد.

تعریف شیر فلکه

شیر فلکه یا Valve قطعه‌ای مکانیکی است که برای کنترل جریان سیال در لوله‌ها مورد استفاده قرار می‌گیرد. با باز و بسته کردن مسیر عبور، این شیرها می‌توانند جریان را به‌صورت کامل قطع یا اجازه عبور آن را با دبی مشخص فراهم کنند.

ساختار کلی انواع شیر فلکه معمولا شامل بدنه، دیسک یا گیت، دستگیره یا فلکه برای چرخاندن، و اجزای آب‌بندی است. نوع عملکرد، متریال بدنه و نوع طراحی دیسک از جمله عواملی هستند که انواع مختلف شیر فلکه را از هم متمایز می‌سازند.

انواع شیر فلکه بر اساس عملکرد

با توجه به نوع کارکرد و طراحی داخلی، انواع شیر فلکخ موجود میباشد. در ادامه به رایج‌ترین آن‌ها اشاره می‌کنیم:

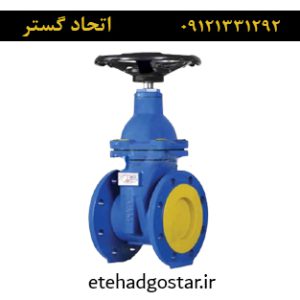

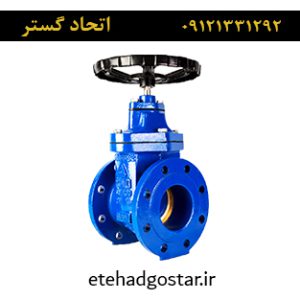

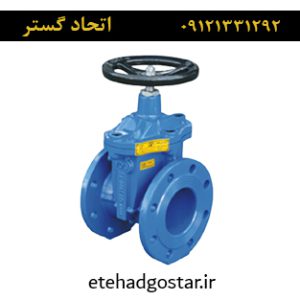

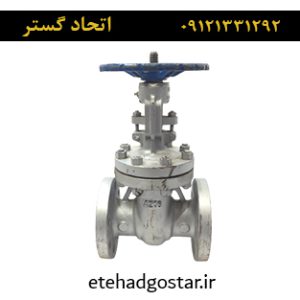

1. شیر فلکه کشویی (Gate Valve)

شیر فلکه کشویی یکی از متداول‌ترین انواع شیر فلکه است که برای باز و بسته کردن کامل جریان به کار می‌رود. در این نوع شیر، دیسک به‌صورت عمودی حرکت کرده و مسیر عبور سیال را مسدود یا باز می‌کند. این نوع شیر برای سیستم‌هایی که نیاز به تنظیم جریان ندارند مناسب است.

انواع شیر فلکه بر اساس عملکرد. اطلاعات کامل شیر فلکه

مشاهده شیر فلکه کشویی در اتحاد گستر

ویژگی‌ها:

  • افت فشار پایین در حالت باز

  • مناسب برای سیستم‌های آبرسانی

  • عملکرد ساده و قابل اعتماد

2. شیر فلکه توپی (Ball Valve)

یکی دیگر از انواع شیر فلکه، شیر فلکه توپی، یک توپ سوراخ‌دار در داخل بدنه قرار میباشد که با چرخاندن ۹۰ درجه مسیر جریان را باز یا بسته می‌کند. شیر توپی بیشتر برای قطع و وصل سریع جریان استفاده می‌شود.

مزایا:

  • عملکرد سریع

  • آب‌بندی عالی

  • عمر طولانی و نگهداری آسان

مشاهده شیر فلکه توپی در اتحاد گستر

3. شیر فلکه پروانه‌ای (Butterfly Valve)

شیر پروانه‌ای از یک دیسک چرخان تشکیل شده که با چرخش ۹۰ درجه، جریان را کنترل می‌کند. این نوع شیر به‌ویژه در سیستم‌های بزرگ صنعتی بسیار رایج است.

کاربردها:

  • خطوط لوله با قطر بالا

  • سیستم‌های HVAC

  • تصفیه‌خانه‌های آب

مشاهده شیر فلکه پروانه ای در اتحاد گستر

4. شیر فلکه سوزنی (Needle Valve)

طراحی دقیق این شیر برای کنترل جزئی و تنظیم دقیق جریان سیالات کم‌حجم یا تحت فشار است. در تجهیزات آزمایشگاهی یا خطوط فشار بالا بسیار پرکاربرد است.

مزایا:

  • کنترل دقیق جریان

  • مناسب برای سیستم‌ های فشار بالا

  • طراحی خاص و مقاوم

5. شیر فلکه یک‌ طرفه (Check Valve)

برخلاف دیگر انواع، این شیرها به‌صورت خودکار عمل کرده و تنها در یک جهت اجازه عبور جریان را می‌دهند. از این رو برای جلوگیری از برگشت جریان در سیستم‌ها استفاده می‌شوند.

مشاهده شیر فلکه یک طرفه در اتحاد گستر

6. شیر فلکه زاویه‌ ای (Angle Valve)

در این نوع شیر، مسیر جریان با زاویه ۹۰ درجه تغییر می‌کند. این طراحی برای صرفه‌جویی در فضا و استفاده در محل‌هایی که فضای نصب محدود است بسیار مفید است.

7. شیر فلکه بشقابی (Globe Valve)

مناسب برای کنترل و تنظیم جریان، نه صرفاً قطع و وصل. طراحی داخلی این نوع شیر به‌گونه‌ای است که امکان کاهش یا افزایش تدریجی دبی سیال را فراهم می‌کند.

8. شیر فلکه دیافراگمی (Diaphragm Valve)

در سیستم‌هایی که بهداشتی بودن قطعات اهمیت دارد، از شیر دیافراگمی استفاده می‌شود. جنس بدنه و دیافراگم آن معمولاً از مواد مقاوم در برابر خوردگی یا آلودگی است.

۱۰ کاربرد مهم شیر فلکه در صنایع و ساختمان‌ ها

شیر فلکه به‌عنوان یکی از اجزای کلیدی در سیستم‌های انتقال سیال، در بسیاری از حوزه‌ها نقش حیاتی دارد. بسته به نوع و طراحی آن، می‌توان از این شیر در مکان‌ها و شرایط مختلف استفاده کرد. در ادامه با ۱۰ مورد از مهم‌ترین کاربردهای شیر فلکه آشنا خواهید شد.

۱۰ کاربرد مهم شیر فلکه در صنایع و ساختمان‌ ها

۱. سیستم‌ های لوله‌ کشی ساختمان

یکی از رایج‌ترین کاربردهای شیر فلکه، در شبکه‌های لوله‌کشی آب سرد و گرم در ساختمان‌های مسکونی، اداری و تجاری است. این شیرها معمولاً برای قطع یا وصل جریان آب در طبقات یا واحدهای مختلف مورد استفاده قرار می‌گیرند.

۲. موتورخانه‌ ها و تأسیسات حرارتی

در موتورخانه‌ها، از شیر فلکه برای کنترل جریان آب در مدار گرمایشی استفاده می‌شود. این کنترل به تنظیم دمای محیط کمک می‌کند و در مواقع تعمیرات یا سرویس، امکان قطع جریان از بخش خاصی را فراهم می‌سازد.

۳. صنایع نفت و گاز

در خطوط انتقال نفت خام، گاز طبیعی یا محصولات پالایشی، از انواع خاصی از شیر فلکه مانند شیر توپی، شیر کشویی یا شیر یک‌طرفه استفاده می‌شود تا ایمنی سیستم حفظ و جریان کنترل شود. مقاومت این شیرها در برابر فشار و دمای بالا بسیار حائز اهمیت است.

۴. تصفیه‌ خانه‌ های آب و فاضلاب

برای هدایت و تنظیم جریان در خطوط ورودی و خروجی مخازن و حوضچه‌های تصفیه آب، از انواع شیر فلکه های بزرگ و مقاوم استفاده می‌شود. کنترل دستی یا اتوماتیک جریان در این مراکز بسیار حیاتی است.

۵. تأسیسات کشاورزی و آبیاری قطره‌ ای

در سیستم‌های آبیاری مدرن، شیر فلکه نقش تنظیم‌کننده جریان را در طول مسیر ایفا می‌کند. این شیرها به کشاورزان کمک می‌کنند تا مصرف آب را بهینه و منابع را بهتر مدیریت کنند.

۶. سیستم‌ های اطفای حریق

در شبکه‌های اطفای حریق، از جمله سیستم‌های اسپرینکلر یا لوله‌کشی آتش‌نشانی، شیر فلکه برای مدیریت جریان آب تحت فشار بالا به کار می‌رود. وجود این شیرها در نقاط استراتژیک شبکه اهمیت زیادی در عملکرد صحیح سیستم دارد.

۷. صنایع داروسازی و غذایی

در این صنایع که نیاز به رعایت استانداردهای بهداشتی بسیار بالاست، از شیر فلکه‌هایی با طراحی خاص (مثل دیافراگمی یا سوزنی) استفاده می‌شود تا از آلودگی یا ورود ذرات جلوگیری شود.

۸. سیستم‌ های تهویه مطبوع (HVAC)

برای تنظیم و کنترل جریان آب در چیلرها، بویلرها، و کویل‌ها در سیستم‌های سرمایش و گرمایش مرکزی، شیر فلکه کاربرد گسترده‌ای دارد. این کنترل باعث افزایش بهره‌وری انرژی در کل سیستم می‌شود.

۹. صنایع شیمیایی و پتروشیمی

در واحدهای صنعتی با شرایط خاص، شیر فلکه‌هایی با متریال ضد خوردگی به کار می‌روند. این شیرها باید در برابر مواد شیمیایی خورنده، دما و فشار بالا مقاوم باشند و عملکرد دقیقی ارائه دهند.

۱۰. ایستگاه‌ های پمپاژ و مخازن ذخیره‌ سازی

در نقاطی که سیال از طریق پمپ به مخازن منتقل می‌شود یا از آن‌ها استخراج می‌شود، شیر فلکه‌ها برای کنترل ورودی و خروجی و همچنین ایمنی تجهیزات نقش اساسی دارند.

معیارهای مهم در انتخاب شیر فلکه مناسب

انتخاب شیر فلکه مناسب نیاز به درک کامل از شرایط کاربردی سیستم دارد. مواردی مانند نوع سیال، فشار کاری، دمای محیط و نوع اتصال همگی در تصمیم‌ گیری نقش دارند.

اولین گام در انتخاب شیر مناسب، شناخت دقیق مسیر عبور سیال و وظیفه‌ای است که شیر در سیستم ایفا می‌کند. آیا قرار است فقط جریان را قطع یا وصل کند؟ یا باید قابلیت تنظیم جریان را نیز داشته باشد؟ آیا سیستم شما نیاز به شیر یک‌طرفه برای جلوگیری از برگشت سیال دارد؟

از طرفی، متریال بدنه شیر فلکه باید با ماهیت سیال و شرایط محیطی سازگار باشد. برای مثال:

  • برای آب آشامیدنی، شیر برنجی بهترین انتخاب است.

  • برای سیالات اسیدی یا شیمیایی، از شیرهای استنلس‌استیل یا PVC استفاده می‌شود.

  • در خطوط گاز، شیر توپی فولادی کاربرد بیشتری دارد.

بررسی جنس انواع شیر فلکه و اهمیت آن در عملکرد

یکی از مهم‌ترین فاکتورها در عملکرد و دوام شیر فلکه، جنس بدنه آن است. انتخاب متریال مناسب، ارتباط مستقیمی با نوع سیال، شرایط محیطی و حتی نوع کاربری سیستم دارد. در اینجا نگاهی به متداول‌ترین جنس‌های مورد استفاده در ساخت شیر فلکه می‌اندازیم.

بررسی جنس انواع شیر فلکه و اهمیت آن در عملکرد

شیر فلکه برنجی

رایج‌ترین و محبوب‌ترین نوع شیر فلکه در کاربردهای ساختمانی، شیر فلکه برنجی است. آلیاژ برنج مقاومت مناسبی در برابر خوردگی، زنگ‌زدگی و رسوب دارد. از آنجایی که این نوع شیر در برابر آب‌های معمولی و حتی سخت بسیار مقاوم است، انتخابی مطمئن برای خانه‌ها و سیستم‌های آبرسانی محسوب می‌شود.

شیر فلکه چدنی

این نوع بیشتر در تأسیسات صنعتی و سایزهای بزرگ‌تر استفاده می‌شود. چدن، به‌ویژه چدن خاکستری یا داکتیل، مقاومت مکانیکی خوبی دارد اما در برابر خوردگی نسبت به برنج ضعیف‌تر است و در معرض زنگ‌زدگی نیاز به پوشش داخلی مناسب دارد.

شیر فلکه استنلس‌ استیل

برای کاربری‌هایی که سیال خورنده است یا بهداشت در اولویت قرار دارد، مانند صنایع غذایی یا شیمیایی، شیر فلکه استیل ضد زنگ استفاده می‌شود. این متریال در برابر اسید، نمک، حرارت بالا و شرایط سخت محیطی بسیار مقاوم است.

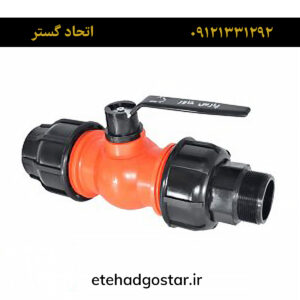

شیر فلکه PVC یا UPVC

در سیستم‌های انتقال سیالات غیرخورنده، به‌ویژه در پروژه‌های سبک یا کشاورزی، از شیرهایی با بدنه پلاستیکی استفاده می‌شود. این شیرها سبک، مقرون‌ به‌ صرفه و مقاوم در برابر مواد شیمیایی خاص هستند، اما برای فشار و دمای بالا باید از انواع شیر فلکه های دیگری استفاده نمود.

مشاهده شیر فلکه یو‌پی‌وی‌سی upvc در اتحاد گستر

نکات مهم در نگهداری انواع شیر فلکه

برای افزایش طول عمر و کارایی انواع شیر فلکه، لازم است که برخی نکات نگهداری را رعایت کنید. حتی شیرهای با کیفیت بالا نیز در صورت بی‌توجهی به نگهداری، دچار افت عملکرد یا خرابی زودهنگام خواهند شد.

  • چرخاندن دوره‌ای فلکه: اگر شیر فلکه برای مدت طولانی در حالت بسته یا باز باقی بماند، ممکن است دچار گیرکردگی شود. چرخش دوره‌ای آن، عملکرد قطعات داخلی را حفظ می‌کند.

  • بررسی نشتی‌ها: در اطراف بدنه و محل اتصال رزوه‌ای یا فلنجی را به‌طور مرتب بررسی کنید. نشتی نشانه‌ای از خرابی واشر یا اورینگ‌هاست.

  • تمیز نگه‌داشتن بدنه خارجی: تجمع گردوغبار یا رطوبت در اطراف فلکه و پیچ‌ها ممکن است منجر به زنگ‌زدگی شود.

  • روغن‌کاری اجزای متحرک: برای روان‌تر شدن حرکت فلکه، در برخی موارد استفاده از روان‌کننده‌های مخصوص مجاز است (البته در شیرهای بهداشتی باید با احتیاط انجام شود).

علائم خرابی در شیر فلکه

گاهی اوقات کاربران متوجه تغییر عملکرد سیستم می‌شوند اما نمی‌دانند مشکل از شیر فلکه است. آشنایی با نشانه‌های رایج خرابی به شما کمک می‌کند تا در زمان مناسب اقدام به تعویض یا تعمیر انواع شیر فلکه نمایید.

۱. سختی در باز و بسته شدن فلکه

اگر چرخاندن فلکه با فشار زیاد همراه باشد یا نیاز به ابزار پیدا کند، به احتمال زیاد شیر دچار جرم‌گرفتگی یا خوردگی داخلی شده است.

۲. نشتی از محل اتصال یا بدنه

وجود رطوبت یا چکه آب از محل رزوه‌ها یا بدنه شیر، از نشانه‌های خرابی واشر داخلی، شل شدن اتصالات یا ترک‌خوردگی بدنه است.

علائم خرابی در شیر فلکه

۳. افت فشار غیرعادی در سیستم

اگر فشار آب یا جریان سیال به‌طور محسوس کاهش یافته، ممکن است دیسک داخلی شیر به‌درستی باز نشده یا زائده‌ای مانع عبور کامل جریان شده باشد.

۴. تولید صداهای غیرطبیعی هنگام استفاده

صداهایی مانند تق‌تق، لرزش یا فش‌فش در حین کار می‌تواند نشانه وجود خلل در ساختار مکانیکی شیر یا حرکت غیرعادی دیسک باشد.

چه زمانی باید شیر فلکه را تعویض کرد؟

تعویض شیر فلکه در زمان مناسب، مانع از خسارت‌های بعدی در سیستم خواهد شد. اگر شیر شما بیش از ۵ سال است که در حال استفاده است و علائمی از نشتی، سختی عملکرد، زنگ‌زدگی یا عدم کنترل دقیق جریان دارد، بهتر است تعویض آن را در اولویت قرار دهید.

در برخی پروژه‌های صنعتی، شیر فلکه‌ها به‌صورت دوره‌ای تعویض می‌شوند تا ایمنی سیستم تضمین شود. در مصارف خانگی نیز در صورتی که عملکرد شیر با مشکل مواجه شود، تعویض آن نسبت به تعمیر مقرون‌به‌صرفه‌تر خواهد بود.

مقایسه انواع شیر فلکه از نظر عملکرد، قیمت و کاربری

در انتخاب انواع شیر فلکه، شناخت تفاوت‌های عملکردی، رنج قیمتی و محل مصرف هر نوع شیر می‌تواند به تصمیم‌گیری بهتر کمک کند. جدول‌های زیر، مقایسه‌ای شفاف بین رایج‌ترین انواع شیر فلکه از این سه منظر ارائه می‌دهند.

مقایسه انواع شیر فلکه از نظر عملکرد، قیمت و کاربری

مقایسه عملکرد فنی انواع شیر فلکه

انوع شیر فلکه دقت کنترل جریان قطع/وصل کامل افت فشار سرعت عملکرد
کشویی کم بسیار خوب خیلی کم متوسط
توپی کم عالی خیلی کم خیلی سریع
پروانه‌ای متوسط خوب متوسط سریع
سوزنی خیلی زیاد ضعیف زیاد کند
بشقابی زیاد متوسط زیاد متوسط
دیافراگمی زیاد خوب متوسط متوسط
یک‌طرفه اتوماتیک فقط در یک جهت کم تا متوسط خودکار

مقایسه قیمت انواع شیر فلکه 1404 (به‌صورت نسبی)

انوع شیر فلکه رنج قیمت کاربرد عمومی
PVC / پلاستیکی کم آبیاری و پروژه‌های سبک
برنجی متوسط لوله‌کشی ساختمان، تاسیسات عمومی
چدنی متوسط تا بالا سیستم‌های نیمه‌صنعتی
فولادی بالا سیستم‌های فشار بالا و تخصصی
استنلس‌استیل خیلی بالا صنایع غذایی، شیمیایی، بهداشتی

نکات مهم در انتخاب انواع شیر فلکه بر اساس نیاز

  • اگر در پی یک گزینه اقتصادی برای مصارف ساختمانی هستید، شیر فلکه برنجی بهترین تعادل بین کیفیت و قیمت را دارد.

  • برای پروژه‌هایی با فشار بالا یا مواد خورنده، باید به سمت فولادی یا استنلس‌استیل بروید.

  • در سیستم‌هایی که شیر باید به‌صورت مکرر باز و بسته شود، شیر فلکه توپی پیشنهاد می‌شود.

  • اگر کنترل دقیق جریان اهمیت دارد، شیر سوزنی یا بشقابی مناسب‌تر است.

جمع‌بندی نهایی

همان‌طور که در این مقاله به‌ صورت کامل بررسی شد، شیر فلکه یک عنصر کلیدی در هر سیستم لوله‌کشی یا تأسیساتی است که بسته به نوع کاربرد، متریال و عملکرد، مدل‌های متنوعی از آن در بازار وجود دارد. از شیر فلکه‌های ساده خانگی تا مدل‌های صنعتی با کاربری‌های خاص، هرکدام نقش خود را در بهینه‌سازی مصرف، افزایش ایمنی و مدیریت جریان ایفا می‌کنند.

نکته‌ای که نباید فراموش کرد این است که انتخاب نادرست شیر فلکه، می‌تواند باعث کاهش بازدهی سیستم، افزایش مصرف انرژی یا حتی بروز نشتی و خرابی زودرس شود. بنابراین انتخاب آگاهانه، براساس شناخت دقیق نیاز پروژه، اهمیت بالایی دارد.

راهنمای خرید انواع شیر فلکه از فروشگاه‌های معتبر

در هنگام خرید انواع شیر فلکه حتما به موارد زیر دقت کنید:

  • از فروشگاه‌هایی خرید کنید که گارانتی معتبر انواع شیر فلکه را ارائه می‌دهند

  • مشخصات فنی انواع شیر فلکه را با نیاز سیستم خود تطبیق دهید

  • برندهای شناخته‌شده با کیفیت ساخت بالا را انتخاب کنید

  • مطمئن شوید شیر انتخاب‌شده مطابق با استانداردهای ملی و بین‌المللی است

اگر به دنبال خرید مطمئن انواع شیر فلکه هستید، ما پیشنهاد می‌کنیم از دسته‌بندی تخصصی شیر فلکه در فروشگاه اتحاد گستر بازدید کنید. در این بخش می‌توانید انواع مختلف شیر فلکه را با مشخصات دقیق، قیمت به‌روز و مشاوره تخصصی بررسی کرده و ثبت سفارش انجام دهید.

برای مشاهده محصولات به صفحه زیر مراجعه کنید:

مشاهده انواع شیر فلکه در اتحاد گستر 👉

سخن پایانی

انواع شیر فلکه، علی‌رغم ظاهر ساده‌اش، جزو حیاتی‌ترین اجزای سیستم‌های لوله‌کشی و تاسیساتی است. چه در خانه، چه در صنعت، یک انتخاب درست می‌تواند جلوی بسیاری از هزینه‌های نگهداری، مصرف اضافی و خرابی‌های بعدی را بگیرد. با توجه به نکاتی که در این مقاله ارائه شد، حالا می‌توانید با اطمینان بیشتری برای خرید و نصب شیر فلکه مناسب اقدام کنید.
